상·하수도용배관

소형맨홀 D200mm 개요

제원사항

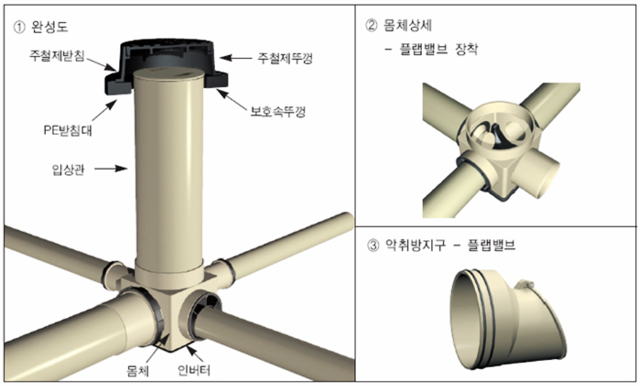

번호	명칭	규격	구성
1	몸체	D240X240	각형의 구조로 D100mm, D150mm의 3방향 유입 및 100mm 또는 150mm 1방향 유출이 가능한 구조
2	입상관	D200	각 현장조건의 상황에 따라 높이 조절이 가능하며 D200mm의 내충격 PVC관의 재질
3	보호속뚜껑	D200	입상부 상단에 조립되어 있어 하수관에서 발생되는 악취를 노면으로 유출 방지 및 불명수 유입 방지용
4	PE받침대	D430	주철제뚜껑 및 받침의 하중을 분산하여 오수받이 보호
5	주철제뚜껑 및 받침	D300	차량 및 기타하중에 대한 오수받이 보호
6	인버터		하수의 원활한 흐름을 위하여 유입, 유출, 접속부의 축에 대하여 직각임
7	방취구		플랩밸브(Flap Valve)형 - 몸체내부 접속 형태로 D100x75의 형태
