편수이탈방지압륜

편수이탈방지압륜의 용도

1. KS M 3401 HI-VP 편수관 이음부의 내압 또는 외력에 의한 관체 이탈을 방지하는 클램프
2. 편수관의 패킹케이스부에 걸고 들어온 직관을 스파이크가 잡아 이탈을 방지

편수이탈방지압륜의 특징

1. 당사의 특허제품은 PO강판을 프레스성형 제작하였기에 편수관의 신축성에 탄성 복원기능 극대화
2. 편수의 직관삽입부를 잡아주는 밴드와 직관을 잡아주는 스파이크 클램프 및 암이 일체형으로 프래스 성형
3. 타사 제품처럼 현장에서 조각조각 맞춰 조립하지 않고 상형과 하형만 조립하면 되는 간편한 시공
4. 하형의 볼트 홀 주변 6각 홈 성형이 되어 너트 조임시 볼트가 따라 도는 것을 방지하였음

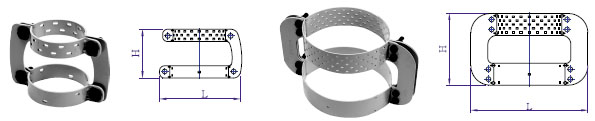

규격 및 치수표

규격	L	H	본체	볼트/너트
50A	150	130	ㄷ자 상형 1개, ㄷ자 하형 1개	M14x50	4set
65A	166	130	ㄷ자 상형 1개, ㄷ자 하형 1개	M14x50	4set
75A	180	140	ㄷ자 상형 1개, ㄷ자 하형 1개	M14x50	4set
100A	210	145	ㄷ자 상형 1개, ㄷ자 하형 1개	M14x50	4set
125A	생산하지 않음
150A	290	200	ㄷ자 상형 1개, ㄷ자 하형 1개	M18x70	4set
200A	340	200	ㄷ자 상형 1개, ㄷ자 하형 1개	M18x70	4set
250A	490	295	ㅁ자 상형 1개, ㅁ자 하형 1개	M18x70	8set
300A	540	300	ㅁ자 상형 1개, ㅁ자 하형 1개	M18x70	8set

규격 : 50~300A
특징 : HI-VP 관용 편수 이탈방지
압력 : 15 kg/㎠ 이하
재질 : PO강판
표면처리 : 에폭시 코팅
