내충격 오수받이(Dual-Type) D300mm 개요

듀얼(Dual)-Type : 생활하수(잡수) 및 분뇨가 오수받이 유입시 각각의 Line으로 유입되어야 하며, 생활하수 Line과 분뉴 Line이 오수받이에 유입되는 방향이 현장여건에 따라 유동적이므로 어느 방향에서든지 쉽게 연결이 가능하며 쌍방향으로 동시유입에도 대응하는 제품입니다.

제원사항

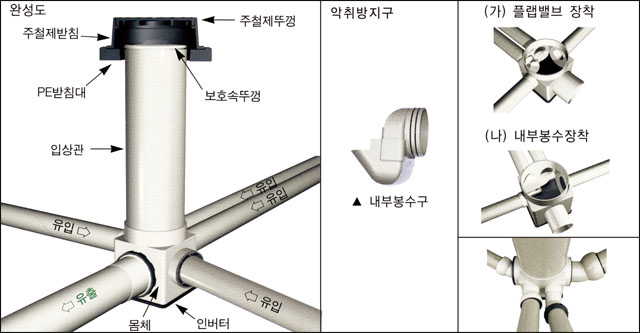

번호	명칭	규격	구성
1	몸체	D340X340	각형의 구조로 D100mm, D150mm, D200mm의 4방향 유입 및 150mm 또는 200mm 1방향 유출이 가능한 구조
2	입상관	D300	각 현장조건의 상황에 따라 높이 조절이 가능하며 D300mm의 내충격 PVC관의 재질
3	보호속뚜껑	D300	입상부 상단에 조립되어 있어 하수관에서 발생되는 악취를 노면으로 유출 방지 및 불명수 유입 방지용
4	PE받침대	D570	주철제뚜껑 및 받침의 하중을 분산하여 오수받이 보호
5	주철제뚜껑 및 받침	D400	차량 및 기타하중에 대한 오수받이 보호
6	인버터		하수의 원활한 흐름을 위하여 유입, 유출, 접속부의 축에 대하여 직각임
7	방취구		플랩밸브(Flap Valve)형 - 몸체내부 접속 형태로 D100x75의 형태 내부봉수형 - 몸체 내부 접속 형태로 D100mm의 형태

생활하수의 인입이 2개소일 경우 방취구를 추가로 장착할 수 있습니다.

오수의 흐름이 원활하며 방취성능이 우수합니다.

불필요한 부분은 유입커버로 마감합니다.
