건축용배관
YDS

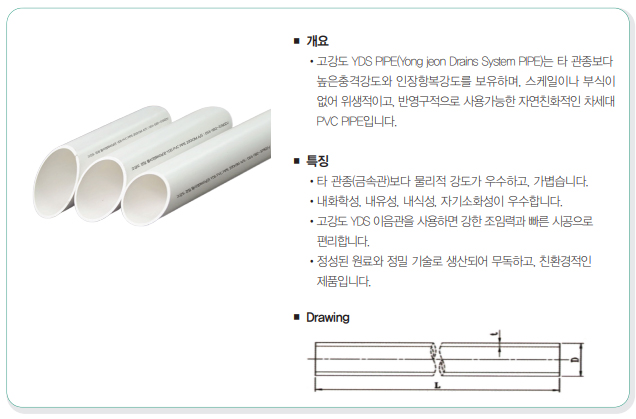

고강도 YDS PIPE(지하횡주관)
고강도 YDS PIPE(지하횡주관)
 |
단위(mm)
| 호칭 | 바깥지름 | 바깥 지름(D)) | 관벽 두께(t) | |
| 기본 치수 | 허용차 | |||
| 50 | 60.0 | ± 0.2 | 4.0 이상 | 52.0 |
| 75 | 89.0 | ± 0.3 | 5.0 이상 | 79.0 |
| 100 | 114.0 | ± 0.4 | 5.5 이상 | 103.0 |
| 125 | 140.0 | ± 0.5 | 6.5 이상 | 127.0 |
| 150 | 165.0 | ± 0.5 | 7.0 이상 | 151.0 |
| 200 | 216.0 | ± 0.7 | 7.5 이상 | 201.0 |
| 250 | 267.0 | ± 0.9 | 9.0 이상 | 249.0 |
| 300 | 318.0 | ± 1.0 | 9.2 이상 | 299.6 |
비고 : 1. 관의 표준길이는 4m이며 허용차는 ±10mm임.
2. 참고무게는 비중을 1.43으로 하여 계산한 값임.
