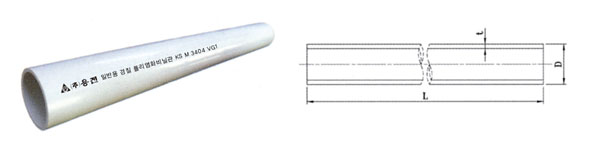

비압력용 경질 폴리염화비닐관(VN)

비압력관 VN (KS M 3404)

단위(mm)

SDR*	호칭 지름	바깥 지름(D))		관벽 두께(t)		참고KS중량		비고
SDR*	(dn)	기본 치수	허용차	최소 두께	허용차	(kg/m)	(kg/4m)	비고
SDR 9	13	18	± 0.2	2.0	0.4	0.156	0.624	(구)VG1
	16	22	± 0.2	2.4	0.5	0.230	0.920
	20	26	± 0.2	2.9	0.5	0.323	1.292
	25	32	± 0.2	2.4	0.5	0.349	1.396
SDR 13.6	25	32	± 0.2	2.4	0.5	0.349	1.396
	30	38	± 0.2	2.8	0.5	0.479	1.916
	35	42	± 0.2	3.1	0.6	0.590	2.360
	40	48	± 0.2	3.5	0.6	0.755	3.020
	50	60	± 0.2	4.4	0.7	1.179	4.716
SDR 17	65	76	± 0.3	4.5	0.7	1.550	6.200
	75	89	± 0.3	5.2	0.8	2.098	8.392
	100	114	± 0.4	6.7	0.9	3.433	13.732
	125	140	± 0.5	8.2	1.1	5.160	20.640
	150	165	± 0.5	9.7	1.2	7.159	28.636
	200	216	± 0.7	12.7	1.5	12.240	48.960
	250	267	± 0.9	15.7	1.8	18.676	74.704
	300	318	± 1.0	18.7	2.1	26.466	105.864
SDR 33	35	42	± 0.2	1.6	0.4	0.325	1.300	(구)VG2
	40	48	± 0.2	1.6	0.4	0.374	1.496
	50	60	± 0.2	1.8	0.4	0.521	2.084
	65	76	± 0.3	2.3	0.5	0.842	3.368
	75	89	± 0.3	2.7	0.5	1.141	4.564
	100	114	± 0.4	3.5	0.6	1.182	7.526
	125	140	± 0.5	4.2	0.7	2.769	11.076
	150	165	± 0.5	5.2	0.7	3.838	15.352
	200	216	± 0.7	6.5	0.9	6.528	26.112
	250	267	± 0.9	8.1	1.1	6.528	10.041
	300	318	± 1.0	9.6	1.2	14.106	56.424
	350	355	± 1.1	10.7	1.3	17.525	70.100
	400	400	± 1.2	12.1	1.5	22.352	89.408

비고 : 1) SDR(표준치수비) : 관의 공칭 바깥지름과 공칭 관벽 두께의 비.
2) 관의 표준길이는 4 m 이며, 허용차는 ±10 mm 임.
3) 참고무게는 비중을 1.43으로 하여 계산한 값임.
4) 관의 색상은 흰색을 표준으로 하며, 상기규격 이외의 제품에 대해서도 수요자의 요구에 응해드릴 수 있음.
